供人泄欲玩弄的妓子h,人妻在客厅被c的呻吟,13又嫩又紧又多水av,国产乱子影视频上线免费观看

制品成型后，要置于適應溫度、濕度及充分養護時間環境內。反之，硬化過程進行得不好，產品中硬化產物產生的數量不足，游離的ＭｇＯ和ＭｇＣｌ２大量存在，在板材使用過程中一旦遇到適當的溫度和濕度，板材內部化學反應又重新開始，內部就會產生很大的膨脹內應力，另外若板材養護不好，體積穩定性必然很差，內部會有大量自由水分，當遇到干燥環境時又會產生干縮造成收縮內應力。這兩種內應力破壞力量是很大的，時常造成工程質量事故。

引起菱鎂建筑防火板材翹曲變形的原因還很多，如原材料達不到指標要求，缺乏好的產品配方，改性劑選擇欠佳，無合理的工藝參數等等。只要掌握了上述板材變形的原因并相應地采取措施，板材翹曲變形弊病并不難克服。

菱鎂建筑防火板材的脆化弊病是指：板材生產出時短期內具有良好的韌性，可以把整張的薄板卷成筒，但經過一段更長的時間后卻變得很脆，一折就斷。若固定在龍骨上，在懸空處，用銳器一捅即破一個窟窿，而且板材的斷面看不到類似藕斷絲連的狀況。產生脆化弊病的原因主要有兩條：一是板材生產中使用了高堿纖維布，也即陶土坩堝布，這種增強材料在菱鎂膠結料的堿性環境中很快被腐蝕而逐漸失去強度，所以板材斷面看不到菱鎂建筑防火板纖維的痕跡。二是由于板材生產配方不當而造成菱鎂建筑防火板材的脆化。在無機膠凝材料范疇內菱鎂膠凝材料的韌性是其他材料無法比擬的，當采取增韌措施后韌性會明顯增加。

要解決這一弊病有三個措施：

（１）在成型機上加振動設施，用振動來消除膠結料中的氣孔。

（２）在機器上實施滾壓措施，即在底托板和布的上面加一個可調節高度的滾壓桿。

（３）選用合理的料漿配方，用消泡劑消除漿中的氣泡，控制好料漿的流動性。

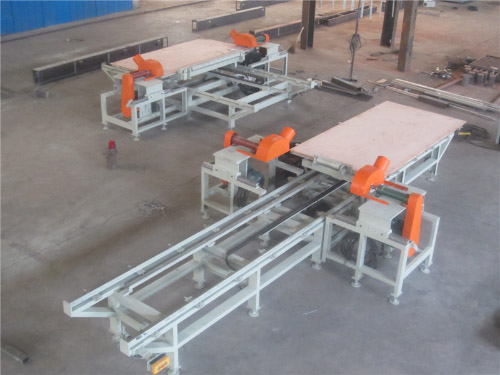

菱鎂建筑防火板生產線上需要控制的工藝參數很多，要嚴格控制好這些工藝參數，一定要克服板坯的退板現象，只有這樣才能穩定生產，保證板材質量。

菱鎂建筑防火板材兼有有機裝飾板材和無機板材的雙重優點。這種產品既有有機板材的柔韌性、再加工性能，又具有無機板材的防火、耐水性。而且強度高于任何一種裝飾板材。因此，只要控制好菱鎂建筑防火裝飾板材的質量，發展潛力甚大。目前我國許多大城市，如上海、北京、廣州等都越來越多地使用機械生產菱鎂建筑防火裝飾板材。該產品目前出口量相當多，據粗略統計，僅上海港每月出口約３００多個集裝箱。機械生產菱鎂防火板只要抓好行業管理，穩定和不斷提高產品質量，發展前景是十分樂觀的。
